信号输出类型

电压输出0-2V（输出阻抗约0欧）

电流输出4-20mA（负载电阻<500ohm）

RS485接口

Modbus协议

供电电压

3.6-30V/DC直流

12-30V/DC直流

3.6-30V/DC直流

最大功耗

6mA@24VDC直流

50mA@24VDC直流

(两电流输出通道均为20mA)

6mA@24VDC直流

土壤水分测量量程

可选量程：0-50%，0-100%

分辨率：0-50%内0.03%，50-100%内1%

精度：0-50%内2%，50-100%内3%

以中央探针为中心，直径为7cm、高为7cm的圆柱体内

响应时间小于1秒

土壤温度测量量程

量程：-40~80℃

分辨率：0.1℃

精度：±0.5℃

测量原理与测量方式

土壤水分FDR方法

防护等级

IP68浸没水中可长期使用

运行环境

-40~85℃

探针材料

防腐特制电极

密封材料

黑色阻燃环氧树脂

安装方式

全部埋入或探针全部插入被测介质

默认线缆长度

2米，线缆长度可按要求定制

连接方式

预装冷压端子

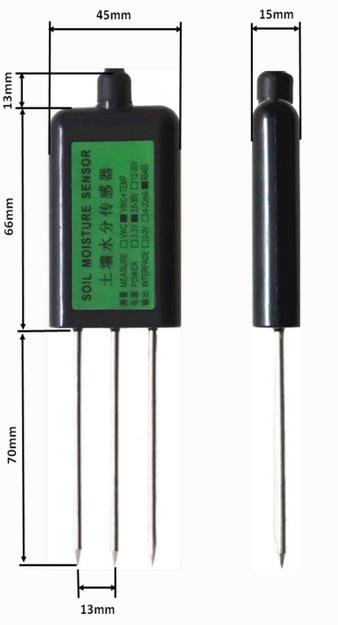

外形尺寸

45*15*145mm

电极长度

70mm

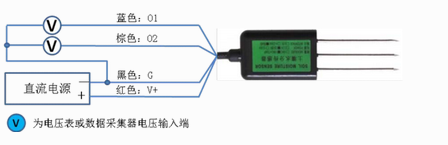

电压输

出型

红色(V+):电源正

黑色(G):电源地

蓝色(O1):温度信号

棕色(O2):水分信号

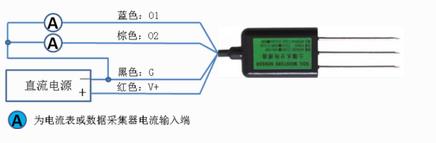

电流输

出型

红色(V+):电源正

黑色(G):电源地

蓝色(O1):温度信号

棕色(O2):水分信号

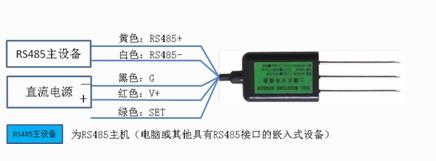

RS485接口型Modbus协议

红色(V+):电源正

黑色(G):电源地

黄色(T+):RS485+/A/T+

白色(T-):RS485-/B/T-

绿色(SET):接V+(电源正)时上电启动模块进入“设置模式”。不连接或者接G(电源地)时上电启动进入“运行模式”。
