一、土壤热通量传感器产品概述

土壤热通量传感器又称土壤热通量板，是一种用于测量土壤热通量的设备，具有灵敏度高，测量精确，使用方便，能够测量土壤表面的温度和土壤表面的热通量，从而计算出土壤的热量状况。

土壤土壤热通量传感器又称作热流板、土壤热通量板、热流计等名称，是用来测量热通量的仪器，可以用于土壤内部测量。它通过一个热电堆，以电压形式输出，电压正比于热通量，它容易操作，特别适用于测量土壤和建筑墙体、玻璃墙体的热导率。利用埋在土中2cm处的热通量板所测量得到的土壤热通量值。一年当中，它是随着季节的变化而变化，夏季土壤热通量为正值，既有热量进入土壤层中，而且量值较大；冬季则土壤热通量为负值，土壤中的热量向大气释放，但量值较小。

二、土壤热通量传感器适用范围

本品可广泛用环境、农业、林业、种植、建筑、等领域。

三、土壤热通量传感器技术参数

供电电压：□12-24V□5V

输出信号：□电流型4～20mA□0-2V□RS485定制

测量范围：-200至200 w/m2

内阻小于300Ω

测量精度：小于5%

热流计算公式

热流量（w/m2）=系数（w*m-2/mv）*输出（mv）

工作电流:12V上电约26mA

四、土壤热通量传感器功能特点

1.体积小巧，测量快速准确

2.低功耗设计，采用合理的功耗控制模式

3.性能稳定

五、土壤热通量传感器测量方法

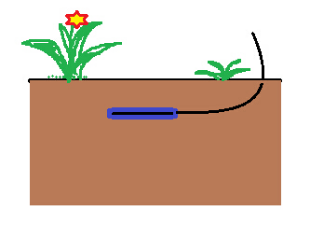

1.土壤中测量方法

应该使板面与热流量方向相垂直，水平放置于土壤层中。传感器的埋设深度，通常是距自然下垫面3-10厘米深处，应尽量避免直接设置在土层表面，因为自然下垫面并非几何平面，表面的微小起伏将使传感器读数失去代表性，同时传感器的上表面直接与空气接触也可能产生辐射误差。通常在观测场地选择一块具有代表性的地段，用铲刀垂直向下挖一剖面，

从土壤表面向下沿剖面量出所需要的深度，然后沿水平方向掏空，其大小正好可以放置热流板，并使传感器的上下两侧面能与土壤保持良好的接触，将导线沿剖面引出再将土壤回填。但要注意，热流板的埋设深度应该是其中心线与土壤表面的距离。

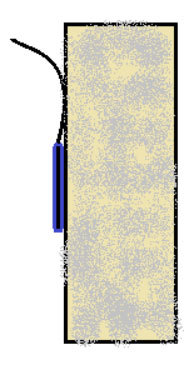

2.墙面上测量方法

首先将热流传感器表面均匀涂上凡士林，将涂有凡士林的热流传感器贴在墙体表面，使墙体和热流传感器能够进行紧密接触，停留几分钟后，待热流传感器适应环境温度后可开始测量。
