【功能概述】：

4G型无线液位变送器是一款低功耗、具有4G无线通讯功能的智能仪表，仪表采用TCP/IP方式与远端监控软件平台通信，实现web端及APP端远程集中在线监测、数据记录、曲线分析、远程告警、联动控制等多种物联网应用服务。

【应用范围】：

本产品可检测多个分散监测点的实时数据，如消防水池、排水监测、农林灌溉、城市供水、污水处理、高楼水池、水井水塔、地热矿井、工业水池、水文地质、水库河流等领域的液位监测。

【输出信号】：4G

【节点信息】：实时液位值、剩余电量

【测量精度】：±0.5%FS

【供电电源】：电池供电(默认19Ah，可更换38Ah)，电池可更换。

【产品功耗】：平均电流≤60mA;休眠电流≤120uA。

【电池寿命】：

①、默认5min采集，60min上传一次情况下，19AH电池可续航2-3年(设备参数不建议更改)。

②、在使用设备时，更改正常上传间隔、超限上传间隔、采集间隔、记录间隔、阶跃值、背光时间都会增加设备功耗。

③、电池可自行更换。

【采集间隔】：

1min/2min/5min(默认)/10min/15min/30min/60min/120min/240min/360min/720min/1440min。

【上传间隔】：

①、上传频率默认60min，可通过我司提供的配置APP更改设备上传频率。

②、可设置正常数据、告警数据两种上传间隔，上传频率2min/5min/10min/15min/30min/60min(默认)/120min/240min/360min/720min/1440min可设置。

③、可设置阶跃值，当设备“前后两次更新数据差值”大于“设定阶跃值”时，设备会立即上传一条实时数据。

④、当液位超限时，设备会立即上传一条实时数据。

【工作环境】：-20℃~+70℃，0%RH~95%RH(非结露)。

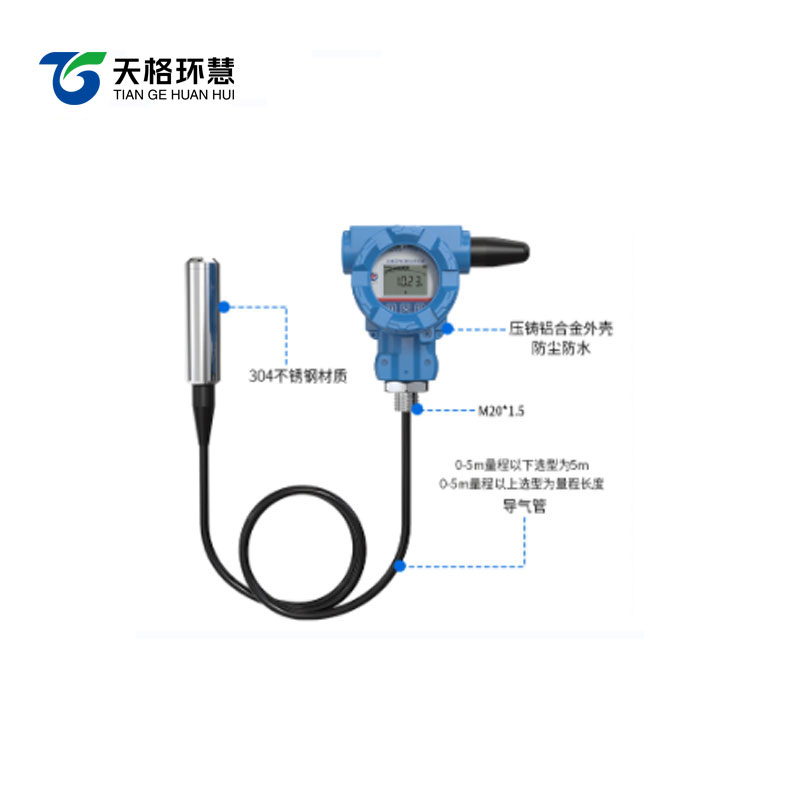

【导气管长度】：0-5m量程以下选型为5m，0-5m量程以上选型为量程长度

【整机材质】：

●壳体材质为压铸铝环氧树脂涂层;

●探头材质为304不锈钢外壳隔离防腐;

【测量介质】：对不锈钢无腐蚀的油或水

【过载能力】：<1.5倍量程

【防护等级】：IP67

【显示内容】：

①、支持中文菜单显示，实时显示信号强度、通讯状态、实时液位占比信息、剩余电量、实时液位数值及单位、休眠状态提示、超限状态提示等信息。

②、背光时间可设置，工作人员在灯光比较暗的时候，仍能清楚的查看设备屏幕显示信息，背光时间结束后设备进入休眠低功耗模式。

③、可设置开关液晶屏显示。

【数据缓存功能】：

①、可缓存12万组数据，缓存数据支持自动续传，保证数据监测不间断。

②、可分别设置正常记录、告警记录间隔，记录间隔单位为分钟，最低1min记录一次。

【数据存储模式】：

①、自动存储：在与服务器通讯时本机只上传实时数据，与服务器断开通讯时本机自动缓存数据。

②、连续存储：无论是否与服务器通讯，缓存数据功能始终处于开启状态。

③、关闭存储：无论是否与服务器通讯，缓存数据功能始终处于关闭状态。

【报警方式】：

可通过按键、USB配置软件设置设备报警上限，下限液位值，当液位超限，屏幕显示超限图标。

【配置方式】：

①、设备支持按键配置，通过按键可更改设备部分参数。

②、设备支持 USB 配置，需要手机下载专用配置软件“无线液位变送器”配置设备相关参数。

【产品特点】：

①、液位探头反极性保护和瞬间过电流过电压保护，符合EMI防护要求;

②、可温度自动补偿，温飘自动修正;

③、采用高品质TPU导气线缆，可常年在水中浸泡;

④、过载及抗干扰能力强,经济实用稳定;

⑤、采用核心自动校正算法，可有效防止因水面波动而引起的数值波动;

⑥、斜坡式导液孔，可有效防止淤泥杂质进入，亦可防冲击。

【安装注意事项】：

①、变送器可垂直、倾斜或水平安装在罐体、槽内，应确保避免泥沙等杂质埋没或堵塞变送器探头部分。

②、在介质波动较大时，应采取措施固定液位探头部分，如给液位探头加配重等。

③、导气电缆有关键的大气补偿作用，安装时应避免对导气电缆锁定太紧或过于锐角弯折，以防止导气管不通，导气管出气口应朝下，防止雨水堵塞，在使用过程中应杜绝磨损、刺破、划伤导线，若出现此类问题造成设备故障，需返回我司维修处理，费用自行承担。

④、本产品属精密仪器,禁止随意拆卸,严防碰撞,跌落,严禁以尖锐物体或其他异物触碰传感器膜片,从而造成芯体损坏。
