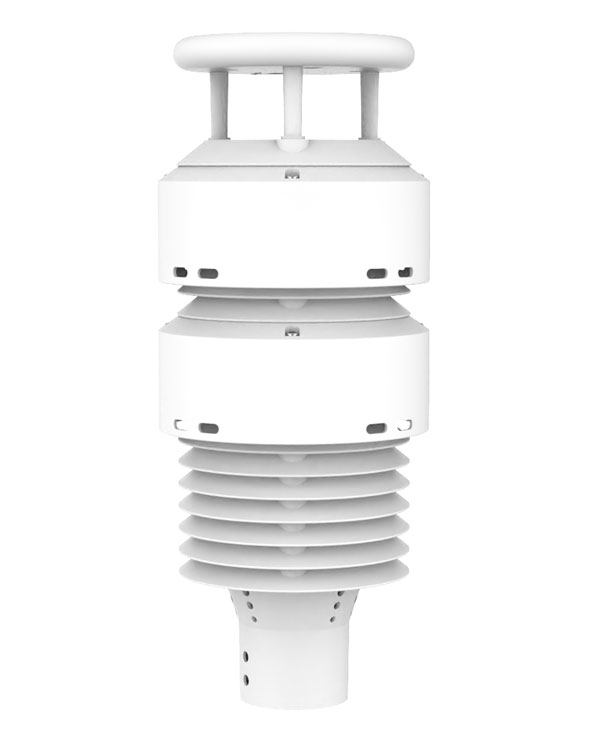

一、一体化负氧离子传感器产品简介

一体化负氧离子传感器又称大气环境传感器，负氧离子传感器，一体化负氧离子传感器可实时监测负氧离子数据，可用来监测空气温度、湿度、PM2.5、PM10等气象要素，保障生态环境的持续发展。

山东天格光电科技有限公司作为专业研发生产销售微型气象仪的企业，一直致力于微型气象仪和气象环境解决方案推广应用。具有完整的生产链、实力雄厚的技术团队和全面的营销团队，我们研发生产的五要素微气象仪、六要素微气象仪和小型自动气象站等气象产品，已广泛应用到气象监测、城市环境监测、风力发电、航海船舶、航空机场、桥梁隧道等领域，客户遍布全国各地，并取得了良好的社会效益和经济效益。

TG-WQX10B型十要素微气象仪创新性地将负氧离子、pm2.5、pm10、温度、湿度、气压、氧含量、噪声、风速、风向等气象要素通过一个高集成度结构来实现，可实现户外气象参数24小时连续在线监测，通过数字量通讯接口将十项参数一次性输出给用户。

二、一体化负氧离子传感器产品特点

1、顶盖隐藏式超声波探头，避免雨雪堆积的干扰，避免自然风遮挡

2、原理为发射连续变频超声波信号，通过测量相对相位来检测风速风向

3、负氧离子、pm2.5、pm10、温度、湿度、气压、氧含量、噪声、风速、风向十要素一体式

4、采用先进的传感技术，实时测量，无启动风速☆

5、抗干扰能力强，具有看门狗电路,自动复位功能,保证系统稳定运行

6、高集成度，无移动部件，零磨损

7、免维护，无需现场校准

8、采用ASA工程塑料室外应用常年不变色

9、产品设计输出信号标配为RS485通讯接口（MODBUS协议）；可选配232、USB、以太网接口，支持数据实时读取☆

10、可选配无线传输模块，最小传输间隔1分钟

11、探头为卡扣式设计，解决了运输、安装过程松动不准的问题☆

三、一体化负氧离子传感器技术参数

1.空气温度(标配)：量程：-40-60℃;分辨率0.01℃;精度：±0.3℃(25℃)

2.空气湿度(标配)：量程：0-100%RH;分辨率：0.01%RH;精度：±3%RH

3.PM2.5(标配)：量程：0-1000ug/m³;分辨率1ug/m³;精度：±10%(<500微克)

4.PM10(标配)：量程：0-1000ug/m³;分辨率1ug/m³;精度：±10%(<500微克)

5.负氧离子(标配)：量程：0～10万个/cm3;分辨率±10%;精度：≤±20%

6.风速(标配)：量程：0～60m/s;分辨率0.01m/s;精度：±0.1m/s

7.风向(标配)：量程：0～360°;分辨率：1°;精度：±2°

8.大气压力(标配)：量程：30-110Kpa;分辨率0.01Kpa;精度：±0.25%

9.氧含量(标配)：量程：0-30%VOL;分辨率0.1VOL;精度：±3%FS

10.噪声（标配）：量程：30-120dB；分辨率0.1dB；精度：±1.5dB

11.功率:2.3W

12.整机取得省级校准证书

13.生产企业为3A级信用企业

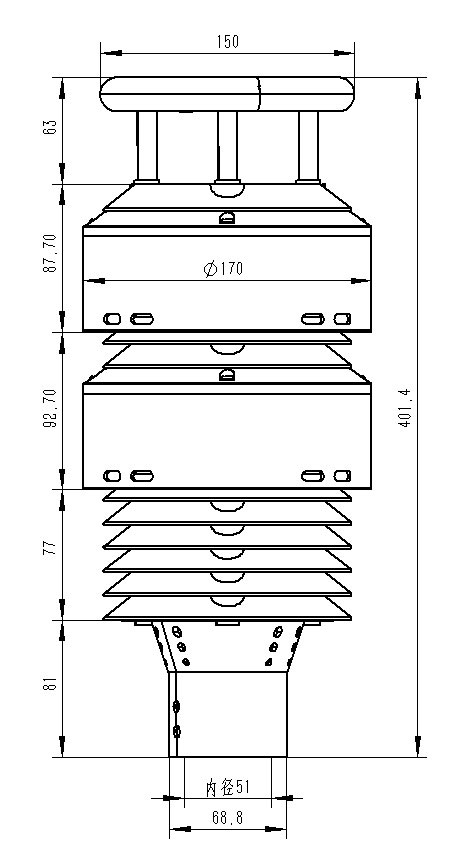

四、一体化负氧离子传感器产品尺寸图

五、一体化负氧离子传感器产品结构图

六、一体化负氧离子传感器产品接线定义
