一、光伏环境监测仪产品简介

光伏环境监测仪又称光伏太阳能环境监测仪，光伏电站环境监测仪，光伏环境监测仪是一款专门用于监测光伏电站运行状态和环境参数的设备，能够及时发现光伏电站运行中的问题，提高电站的效率和可靠性。

山东天格光电科技有限公司作为专业研发生产销售微型气象仪的企业，一直致力于微型气象仪和气象环境解决方案推广应用。具有完整的生产链、实力雄厚的技术团队和全面的营销团队，我们研发生产的超声波风速风向仪、五要素微气象仪、六要素微气象仪和小型自动气象站等气象产品，已广泛应用到光伏发电、气象监测、城市环境监测、风力发电、航海船舶、航空机场、桥梁隧道等领域，客户遍布全国各地，并取得了良好的社会效益和经济效益。

与传统的微型气象仪相比，我司产品克服了对高精度计时器的需求，避免了因传感器启动延时、解调电路延时、温度变化而造成的测量不准问题。

TG-WQX8B型八要素微气象仪创新性地将风速、风向、温度、湿度、气压、热电总辐射、总辐射日累计辐射量、组件温度（背板温度）通过一个高集成度结构来实现，可实现户外气象参数24小时连续在线监测，通过数字量通讯接口将八项参数一次性输出给用户。

二、光伏环境监测仪产品特点

1、顶盖隐藏式超声波探头，避免雨雪堆积的干扰，避免自然风遮挡

2、原理为发射连续变频超声波信号，通过测量相对相位来检测风速风向

3、热电总辐射集成于微型气象仪顶部，角度0-50°可调

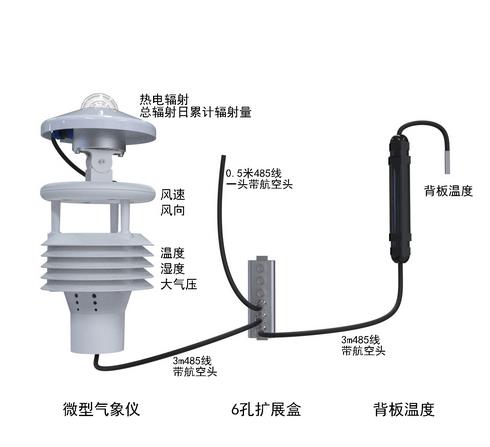

4、背板温度通过6孔扩展盒与微型气象仪并联，方便客户现场安装调试

5、采用先进的传感技术，实时测量，无启动风速☆

6、抗干扰能力强，具有看门狗电路,自动复位功能,保证系统稳定运行

7、高集成度，无移动部件，零磨损

8、免维护，无需现场校准

9、采用ASA工程塑料室外应用常年不变色

10、产品设计输出信号标配为RS485通讯接口（MODBUS协议）；可选配232、USB、以太网接口，支持数据实时读取☆

11、可选配无线传输模块，最小传输间隔1分钟

12、探头为卡扣式设计，解决了运输、安装过程松动不准的问题☆

三、光伏环境监测仪技术参数

1、风速：测量原理超声波，0～60m/s（±0.1m/s+0.01V）分辨率0.01m/s；（北京市气象局校准证书）

2、风向：测量原理超声波，0～360°（±2°）；分辨率：1°；（北京市气象局校准证书）

3、空气温度：测量原理二极管结电压法，-40-80℃（±0.3℃（25℃）），分辨率0.01℃；（北京市气象局校准证书）

4、空气湿度：测量原理电容式，0-100%RH（±3%RH（20%~80%））,分辨率：0.1%RH；（北京市气象局校准证书）

5、大气压力：测量原理压阻式，300-1100hpa（±0.25%），分辨率0.1hpa；（北京市气象局校准证书）

6、热电总辐射：测量原理热电偶温差发电，0-2000W/m²（≤±3.1%），分辨率0.1W/m²（升级CMA检测证书）

7、总辐射日累计辐射量：0-65535W.h/m²，分辨率1W.h/m²

8、组件温度（背板温度）：测量原理热敏电阻，-50-100℃（±0.5℃），分辨率0.1℃

9、功耗：0.8W

10、生产企业具有ISO质量管理体系、环境管理体系和职业健康管理体系认证☆

11、生产企业具有知识产权管理体系认证证书和计算机软件注册证书☆

12、生产企业为3A级信用企业☆

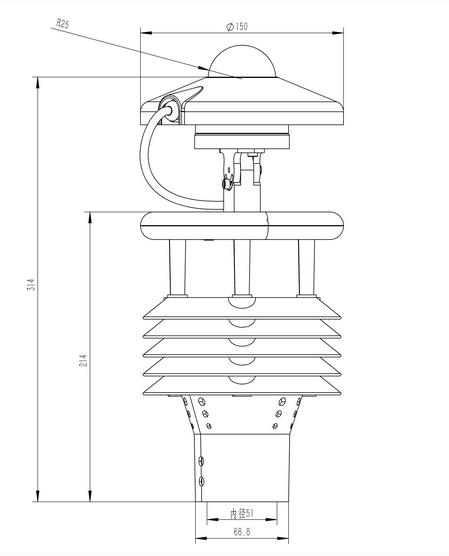

四、产品尺寸图

五、产品结构图

六、产品接线定义
