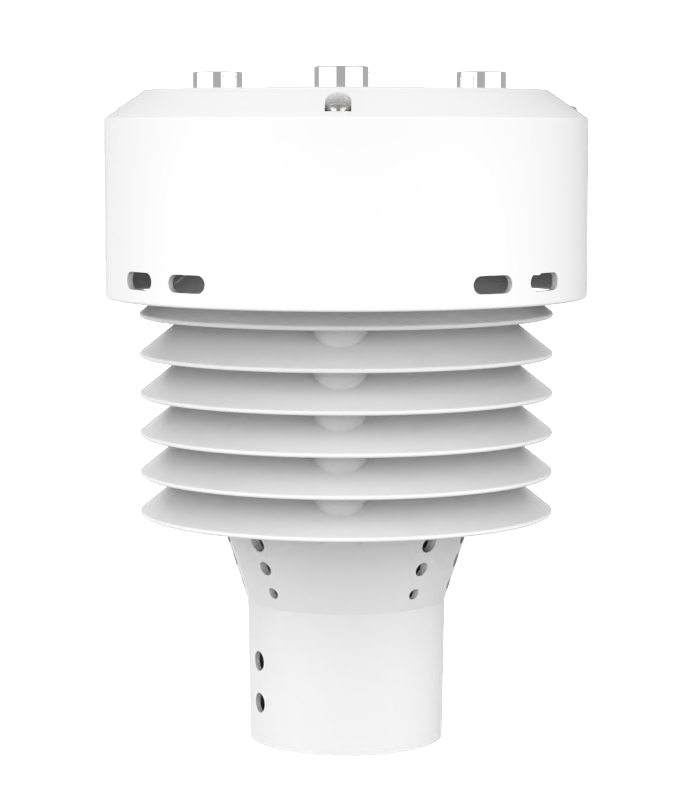

一、负氧离子传感器产品简介

负氧离子传感器又称一体化负氧离子传感器，大气负氧离子传感器，负氧离子传感器可以准确监测自然环境中负氧离子浓度，空气温度、湿度、PM2.5、PM10等气象要素，能安置在户外持续自动监测。

山东天格光电科技有限公司作为专业研发生产销售微型气象仪的企业，一直致力于微型气象仪和气象环境解决方案推广应用。具有完整的生产链、实力雄厚的技术团队和全面的营销团队，我们研发生产的五要素微气象仪、六要素微气象仪和小型自动气象站等气象产品，已广泛应用到气象监测、城市环境监测、风力发电、航海船舶、航空机场、桥梁隧道等领域，客户遍布全国各地，并取得了良好的社会效益和经济效益。

TG-WQX5B型五要素微气象仪创新性地将负氧离子、空气温度、湿度、PM2.5、PM10等气象要素通过一个高集成度结构来实现，可实现户外气象参数24小时连续在线监测，通过数字量通讯接口将五项参数一次性输出给用户。

二、负氧离子传感器产品特点

1、抗干扰能力强，具有看门狗电路,自动复位功能,保证系统稳定运行

2、高集成度，无移动部件，零磨损

3、免维护，无需现场校准

4、采用ASA工程塑料室外应用常年不变色

5、产品设计输出信号标配为RS485通讯接口（MODBUS协议）；可选配232、USB、以太网接口，支持数据实时读取☆

6、可选配无线传输模块，最小传输间隔1分钟

7、探头为卡扣式设计，解决了运输、安装过程松动不准的问题☆

三、负氧离子传感器技术参数

1.空气温度(标配)：量程：-40-60℃;分辨率0.01℃;精度：±0.3℃(25℃)

2.空气湿度(标配)：量程：0-100%RH;分辨率：0.01%RH;精度：±3%RH

3.PM2.5(标配)：量程：0-1000ug/m³;分辨率1ug/m³;精度：±10%(<500微克)

4.PM10(标配)：量程：0-1000ug/m³;分辨率1ug/m³;精度：±10%(<500微克)

5.负氧离子(标配)：量程：0～10万个/cm3;分辨率±10%;精度：≤±20%

6.功率:2.3W

7.整机取得省级校准证书

8.生产企业为3A级信用企业

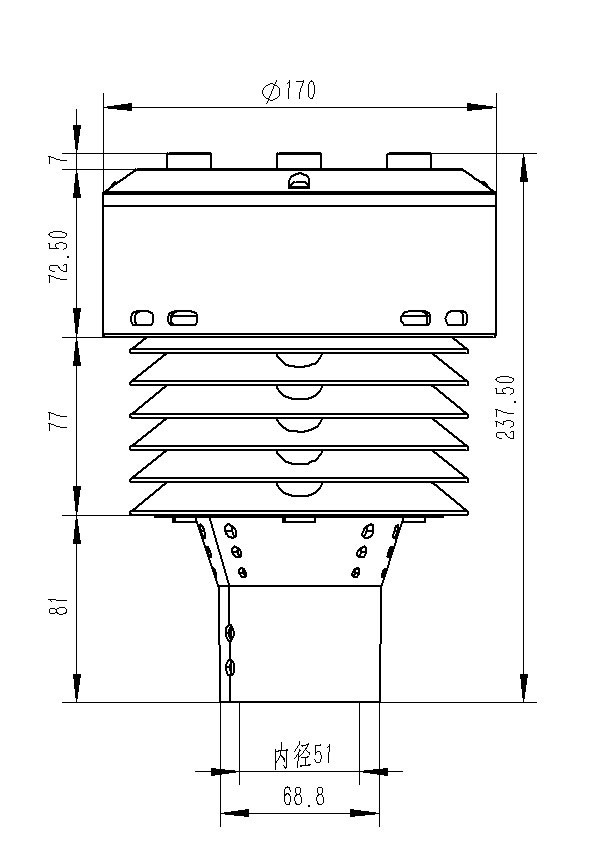

四、产品尺寸图

五、产品结构图

六、产品接线定义
