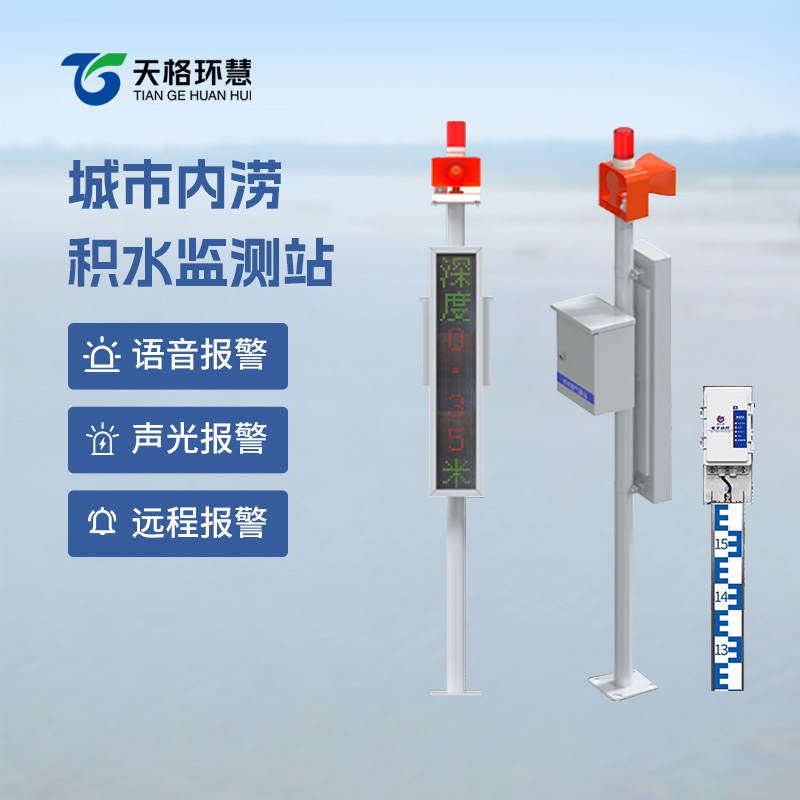

电子水尺积水监测站又称积水监测站，城市内涝积水监测站，电子水尺积水监测站是一款适合安装在城市低洼的积水区域或者道路等，实现无人看守，能自动进行水位监测的仪器，并将积水数据实现自动上传监测平台，是一款智能内涝积水监测设备。

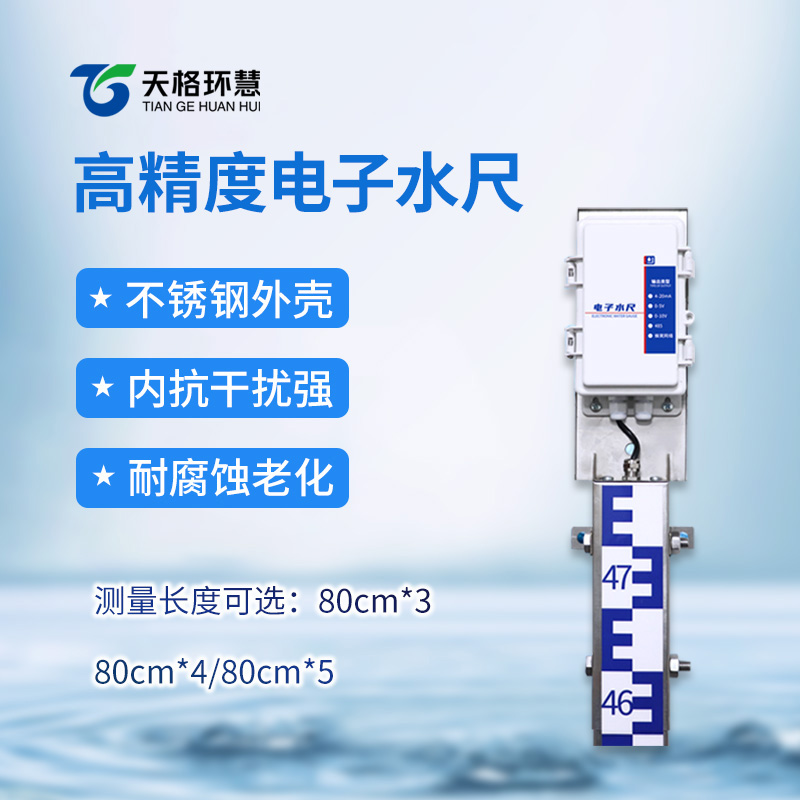

设备组成】：电子水尺主机+水尺节

　　【工作原理】：利用水的微弱导电性原理，使用先进的处理器芯片做为控制器，通过测量电极获取水位数据，经CPU数字编码、分度、采样、数字化处理后进行传输，然后采用有线或无线的通讯技术，将水位数据发送至监控中心或软件，发挥水位实时监测和预警的作用。

　　【生产工艺】：采用先进的生产工艺，使用不锈钢材料做壳体防护材料，内部采用具有高密封性的材料进行特殊处理，使得产品不受泥浆、腐蚀性液体、污染物、沉淀物等外界环境的影响。

　　【供电方式】：DC 10~30V

　　【安装方式】：壁挂式

　　【设备精度】1cm、0.5cm两种规格(全量程等精度)

　　【分辨率】：1cm、0.5cm两种规格

　　【单元节规格】：50cm80cm两种不同规格

　　【测量长度】：50cm和80cm两种不同规格测量节随机组合，无节数限制。

　　【通信接口】：RS485、4G、4-20ma、0-5v、0-10v可选

　　【参数配置】：配置工具配置具体参数

　　【工作模式】：空高模式测量水深模式测量倾斜模式测量三种可选。

　　【平均功耗】：水尺主机平均功耗1W，单节水尺平均功耗0.05W。

　　【控制开关】：RS485、4G型默认带一路继电器输出，可任意关联报警事项输出或用于水位上下限控制。

　　【安装打孔尺寸】：86.2mm

　　【安装孔直径】：10mm

　　【防护等级】：水尺主机IP54，单节水尺IP68

　　注意：

　　①、0.5cm精度的水尺节只有50cm规格的。

　　②、相同精度但不同高度规格的水尺测量节可混用。

　　③、不同精度规格的水尺测量节不能混用。

　　远程遥测终端RTU

　　【安装位置】：安装于电控箱内部

　　【供电方式】：

　　①、支持支持10-30VDC宽压供电。

　　②、支持10-30VDC市电与太阳能板双供电(需沟通好，出厂前改制优先市电供电，当市电断电后太阳能板和蓄电池提供供电，设备正常工作不会间断)

　　【数据上传间隔】：30s~1000s可设置

　　【上行通讯接口】：

　　①、通过4G/RJ45其中任意一种方式实时上传电子水尺的水位测量和水位状态。

　　②、2路继电器输出，继电器容量：250VAC/30VDC 3A。默认两路继电器全部关联水位阈值，其中一路可设置有源无源，用作报警或自动控制，支持服务器远程手动控制。

　　【下行通讯接口】：

　　①、RS485主站数据采集接口，读取RS485电子水尺主机测量水位数据，波特率4800，最长通信距离≥1500米

　　②、RS485主站报警控制接口，当测量水位超过设定水位阈值后，写入报警信息至RS485型声光语音报警模块。RS485主站报警控制接口通过区分语音报警模块从站地址，可同时接入两组RS485声光语音报警模块，波特率9600。

　　③、RS485主站LED控制接口，连接LED屏控制卡，将水位测量数据实时显示在LED显示屏上。RS485主站LED控制接口通过区分字库卡从站地址，可同时接入两个双色LED屏。

　　④、两路开关量输入接口(预留)

　　⑤、两路模拟量输入接口(预留)

　　⑥、一路水浸检测(预留)

　　【配置方式】：手机端APP通过蓝牙无线非接触式配置设备，参数包括：上传目标地址、上传目标端口、水位偏差值、水位阈值、水位回差、延时时间、数据上传间隔、ICCID值。

　　LED双色显示屏

　　①、尺寸102cm*22cm双色屏，红绿双色屏

　　②、单元板点阵数为16*96，显示方式为竖直显示。

　　③、远程遥测终端主机RTU与LED字库卡通讯正常状态:

　　显示内容为“当前积水深度0.35米”，可滚动显示，汉字部分显示绿色，数字部分正常显示绿色，超限显示红色。

　　④、远程遥测终端主机RTU与LED字库卡通讯异常状态:

　　LED屏数字部分会显示红色横杠“———”。

　　⑤、远程遥测终端主机RTU与电子水尺主机通讯异常状态:

　　LED屏数字部分会显示红色“0.00”。

　　⑥、本套餐默认带一个LED双色显示屏，如果需要桥洞双向报警显示，可根据实际需要在增配一个LED双色显示屏。

　　声光语音报警模块

　　①、声光语音报警模块为RS485通讯接口，当测量水位超过设定水位阈值后，由远程遥测终端主机RTU的RS485主站报警控制接口写入报警信息至RS485型声光语音报警模块。

　　②、水位未超设置限值时，声光语音报警模块不工作。

　　③、当水位超限时，声光语音报警模块语音播报内容固定为“当前水位较深，注意行车安全”。同时声光报警器工作，超限一次声光报警器和语音播报三次，三次后在判断是否超限，每次播报间隔固定5S。

　　专用立杆支架

　　直径76mm，高度2.0m白色立杆。默认配备膨胀螺丝。
