小虫体自动测报系统功能概述：

小虫体自动测报系统又称小虫体自动识别系统，小虫体虫情测报仪，小虫体自动测报系统是山东天格光电科技有限公司生产的一款新型图像式虫情测报工具。该系统能够高效诱集、智能识别并统计分析毫米级趋光性害虫，如稻飞虱、叶蝉科、绿盲蝽等。它通过活体拍照、专一诱虫光谱、深度学习算法识别等技术，实现对这些微小虫体的精准监测，主要适用于农业领域，尤其是稻田、茶园以及果园等场景。

小虫体虫情测报仪是参照国标GB/T 24689.1-2009《植物保护机械 虫情测报灯》相关标准，针对“毫米级小虫体测报”改进优化的一款图像采集虫情测报工具，设备基于“温控、时控、雨控、光控、平台联网控制”的技术思路，配合设备的“机械组件与高清摄像头”，在无人监管的情况下，可自动完成“诱虫、杀虫、图像采集、虫体收集”等系统作业。

另外，设备利用“物联网通讯网络”与“云端服务平台”进行信息交互，可将“虫害图像、环境数据、设备状态、供电状态”等信息上传至软件平台，“云端服务平台”依托“虫体大模型AI数据库”对虫害图像信息进行“AI自动识别、统计分析、生成报表”，以此实现对虫害的发生与发展进行分析和预测，为现代农业提供服务，满足“虫害标本采集、虫情分析预测”的功能需要。

小虫体自动测报系统工作原理：

小虫体虫情测报仪基于“温控、时控、雨控、光控、平台联网控制”的技术思路，利用“光诱、性诱”的诱虫原理，通过风机转动产生负压气流将“稻飞虱、叶蝉科、绿盲蝽”等毫米级小虫体吸入到收集器进行“风干、脱水灭杀”，配合设备的“机械组件与高清摄像头”，在无人监管的情况下，对诱捕的害虫进行“采集图像、收集虫体”等系统操作，然后利用“物联网通讯网络”将“虫害图像、环境数据、设备状态、供电状态”等信息上传至软件平台识别、分析，填补了当前毫米级虫体测报的空白。

供电方式：220VAC或太阳能供电。

平均功耗：

整机功耗：≤30W；

待机功耗≤10W；

绝缘电阻：≥2.5MΩ（漏电保护）

工作环境：0~70℃，0~85%RH(无凝结)；

整机结构：

整机尺寸：355mm*275mm*710mm（常规配置）。

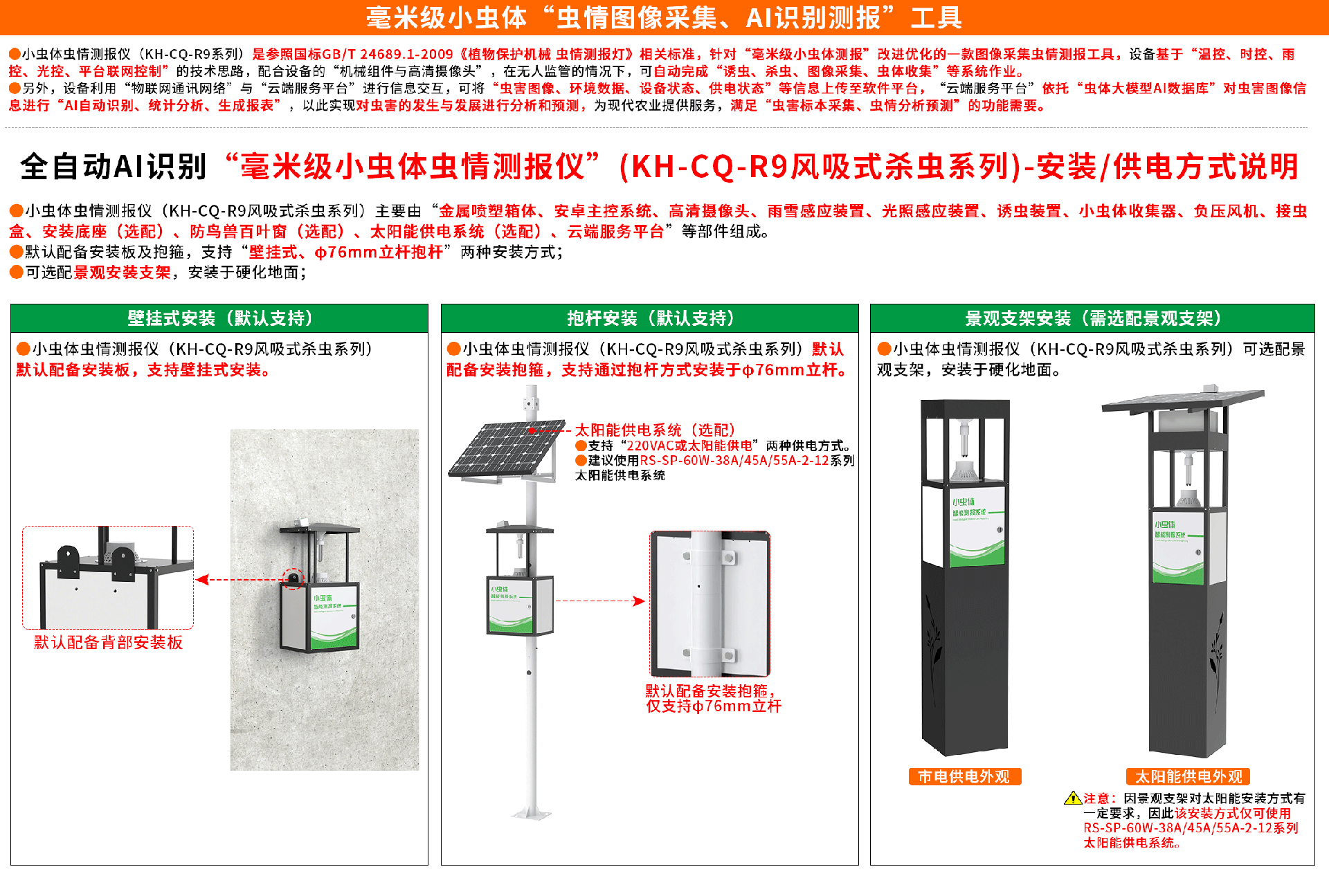

小虫体虫情测报仪（KH-CQ-R9风吸式杀虫系列）主要由“金属喷塑箱体、安卓主控系统、高清摄像头、雨雪感应装置、光照感应装置、诱虫装置、小虫体收集器、负压风机、接虫盒、安装底座（选配）、防鸟兽百叶窗（选配）、太阳能供电系统（选配）、云端服务平台”等部件组成。

安卓主控系统：

支持7寸（默认）安卓触控屏；

支持“4G（默认）、以太网”等通讯方式；

支持“远程OTA、GPS定位、自动校时、虫害图像本地备份、虫害图像断网续传”等功能。

支持触屏查看本机“环境数据、机械组件实时状态、虫害图像备份信息、网络状态、基本参数、ICCID”等基础数据信息；

支持触屏控制本机“诱虫装置、负压风机装置、落虫装置、摄像头”等机械组件启动运行，更改本机“工作模式”；

支持触屏设定本机“开始时间、结束时间、引虫时长、诱虫灯开启时长、雨后延迟开启时长、网络通讯”等运行参数；

摄像头参数：

支持USB接口，方便现场更换。

支持“500万（默认）、800万、1200万、2000万”等多种高清像素图片拍摄，虫情图像为JPG格式，清晰度能够达到人工识别昆虫种类的要求。

诱虫装置：

支持“光学诱虫（默认）、生物信息素诱虫(定制)”两种诱虫方式；

光学诱虫采用主波长为365nm的6W黑光灯管，灯管启动时间≤5S。

机械组件：

小虫体虫情测报仪内部机械组件包含“小虫体收集器、负压风机装置、落虫装置、图像采集装置（摄像头）”等部件；

小虫体收集器：小虫体收集器采用毫米级进虫口结构，在有效捕捉“稻飞虱、叶蝉科、绿盲蝽”等毫米级微型虫体的情况下，还可过滤大型昆虫干扰。

负压风机装置：害虫受光源吸引后，利用风机转动产生负压气流将“稻飞虱、叶蝉科、绿盲蝽”等毫米级微型虫体吸入到收集器进行“风干、脱水灭杀”。

落虫装置：小虫体收集器内部采用落虫板方式，为“虫害图像采集、虫体收集”作业提供支撑平台，可保证不同时间段的虫害信息不混淆。

工作模式：

①、支持“自动控制、平台/APP联网控制、本地触屏控制”三种工作模式切换。

②、自动控制模式：

支持“温控（选配）、时控、雨控、光控”四种逻辑制约的自动工作模式，使设备在“相应季节的设定时间，满足无降水、无光照的条件情况下自动完成对虫害的“诱捕、灭杀、图像采集、虫体收集”等系统作业。

温控技术（选配）：通过采集现场环境温度，判断当前季节，冬季环境温度小于程序设定值时，控制设备停止运行，达到了节省能源、延长设备使用寿命的目的。

时控技术：依据靶标害虫的生活习性规律，通过设置设备的“工作起始时间、工作时长、诱虫灯开启时长、引虫时长、雨后延迟开启时长”等参数，预设多个工作时间段。

雨控技术：通过采集雨雪传感器的当前状态，判断当前有无降水，有降水时控制停止设备的作业流程，保护设备相关部件。

光控技术:利用害虫在“夜间活跃度高、趋光”的行为特点，通过采集光照传感器的光照强度判断昼夜、且不受瞬间强光影响，入夜后当即控制“诱虫灯”启动、在实现理想诱捕效果的情况下，还可节省能源、延长诱虫灯的使用寿命

支持通过云端照务器、APP远程联网控制“诱虫装置、负压风机装置、落虫装置、摄像头”等机械组件启动、运行
