一、应急型便携边坡监测雷达产品概述

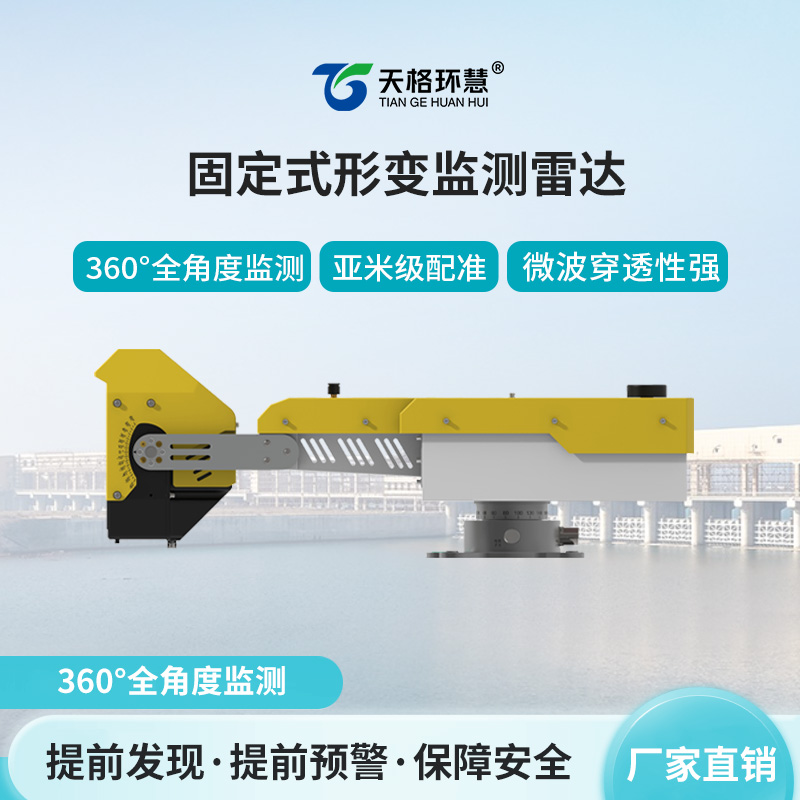

TG-BPLD2应急型便携式360°边坡形变监测雷达基于中山大学科研成果的自主知识产权的弧形合成孔径雷达体制、与相位差分干涉测量技术，可对滑塌救援现场的边坡、大坝、山体、建筑物等进行非接触遥感式、持续、高精度监测和及时预警，消除应急救援现场次生灾害对救援人员和装备的安全威胁。

该设备采用边缘计算架构，信息处理、定位定向、无线通信等功能全部内置于机身内完成，整机重量小于10公斤，折叠后最大尺寸不到50厘米，可随航班行李托运，或单人轻松携行部署，伴随应急救援队伍快速机动进入灾害救援现场，迅速架设展开监测工作。具备全方位360°大范围覆盖、0.1mm精细测量、全天时全天候、无惧云雨雾雪/粉尘/火光等恶劣环境的特点，同时特别针对应急快速的需求，进行了轻小型、携行性和低功耗设计，具备了业内领先的重量体积、功耗和便携能力。

二、应急型便携边坡监测雷达应用领域

山体滑塌救援应急监测

矿山边帮滑塌应急救援监测

建筑物垮塌监测（失稳&火灾&冰灾）

水利大坝溃坝监测

三、产品特点

应急专供版：按应急场景特别定制

微波穿透性强，具备全天时全天候监测能力，不受雨雪雾、烟尘、火光等影响

无防护架设：无惧室外风吹日晒雨淋、粉尘、大雪，无需监测房

自适应大气扰动补偿算法

采用圆弧成像和连续波雷达体制，可对360°全角度进行监测，无角度和距离盲区

7*24小时：不间断扫描

三维融合：亚米级配准

全天时全天候，整面监测

自动判断，自动预警，无人值守

IP65防护，用于应急，-40℃正常工作

超轻便携，重量仅10kg，可单人手提/背负快速到达救援现场，折叠后尺寸仅为0.5×0.35×0.25m，可放置于24寸储运箱中，满足民航随机托运需求；

四、雷达与平台软件主要性能指标

1）最远探测距离：≥5000m

2）形变精度：≤0.1mm（所有方位角上）

3）覆盖范围：≥360°×35°

4）★电控俯仰调节角度：±40°（电控可选配，默认手动调节）

5）距离分辨率：≤0.3m

6）方位分辨率：≤8mrad

7）采集周期：0.5~4min可调

8）雷达功耗：≤45W

9）★雷达重量：≤10kg，支持三脚架架设

10）★支持抽出/收回状态，收纳状态最长尺寸：≤0.5m

11）★包装箱最长尺寸：≤0.7m

12）运输性：可单人手提携行，可随航班高铁托运

13）工作温度：-40°~55℃（可选配，默认-20℃）

14）防护等级：≥IP65

15）★雷达主机内置卫星罗经仪，支持自主定位定向（可选配）

16）雷达主机内置4G无线（可选配）与有线通信功能

17）主机采用边缘计算，在机内完成所有处理，无需外置处理设备

18）大气校准后形变漂移≤±1.5mm（1000m，48h）

19）雷达必须为国内自研自产设备

20）（预警软件）支持实体服务器或云服务器部署；可远程重启设备；软件采用B/S架构，支持多用户同时访问；

21）（预警软件）支持特征点或区域等专题图层选择与定量分析，生成曲线及报表；

22）★（预警软件）具备空变大气相位校正功能；可显示指定时间范围形变量图；

23）（预警软件）数据融合：支持无人机建模、CAD三维建模、激光三维点云建模数据与雷达数据的融合；

24）（预警软件）具备监控大屏模式；软件界面采用中文语言；支持曲线续接功能；

25）（预警软件）具有360°成像能力

26）★（预警软件）对甲方开放免费数据接口；

27）★支持形变/速率分级热力图；

28）（预警软件）支持4级自动判断预警，支持声光和短信报警；

29）★（预警软件）支持生成指定时间段word格式报表；

30）（预警软件）可设置预警屏蔽区域，有效屏蔽作业区域的误报。
