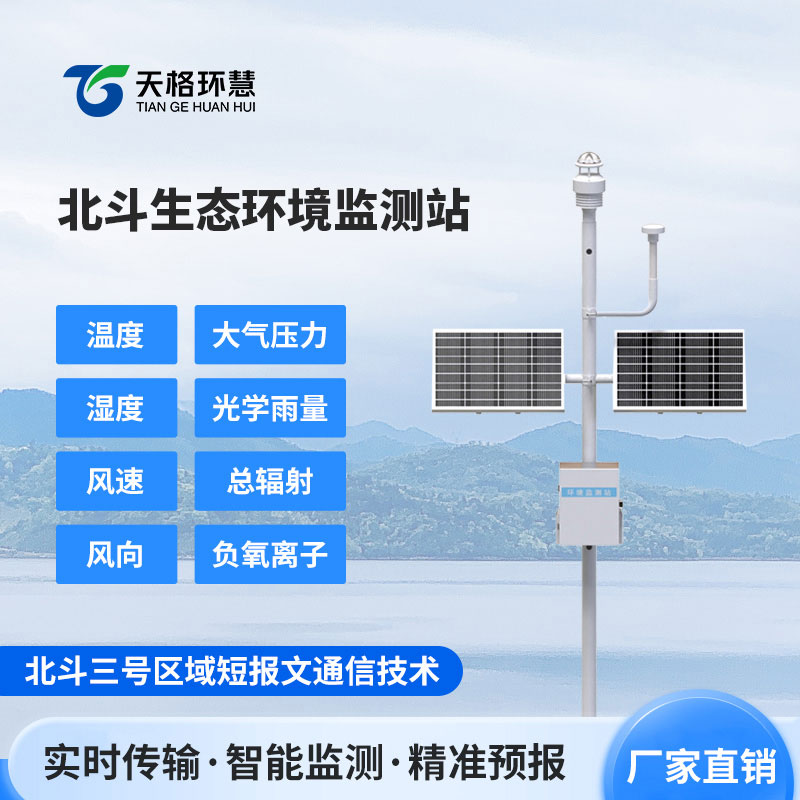

一、北斗生态环境监测站产品概述

北斗生态环境监测站又称生态环境监测站，北斗环境监测站，北斗生态环境监测站是山东天格光电自主研发的利用北斗三号区域短报文通信技术和气象环境监测技术结合而成的一种自动化气象监测设备，可对超声波风速风向、温度、湿度、大气压、光学雨量、总辐射、负氧离子等气象要素进行实时观测，可实现户外气象参数24小时连续在线监测

北斗生态环境监测站FZ6是我司自主研发的利用北斗三号区域短报文通信技术和气象环境监测技术结合而成的一种自动化气象监测设备。该系统设备具有自主运行实时传输、智能监测、精准预报等特点，能够对气象环境变化进行24小时不间断的监测，极大的解决了无信号、弱信号地区的环境监测问题。目前北斗自动气象站已经广泛应用于中国各地，为天气预报和环境预警保障提供了重要支撑。        与传统的超声波气象站相比，我司产品克服了对高精度计时器的需求，避免了因传感器启动延时、解调电路延时、温度变化而造成的测量不准问题。该设备创新性的采用八要素一体式传感器，可对超声波风速风向、温度、湿度、大气压、光学雨量、总辐射、负氧离子等气象要素进行实时观测，可实现户外气象参数24小时连续在线监测，通过数字量通讯接口将八项参数一次性输出给用户。

二、北斗生态环境监测站产品特点

1.顶盖隐藏式超声波探头，避免雨雪堆积的干扰，避免自然风遮挡☆

2.原理为发射连续变频超声波信号，通过测量相对相位来检测风速风向☆

3.风速、风向、温度、湿度、大气压、光学雨量、总辐射、负氧离子八要素一体式传感器☆

4.两米碳钢支架，顶部无需法兰盘可直接套接传感器

5.传感器外壳采用进口ASA材质，更有效对抗盐雾等环境，防护等级达到IP65以上

三、 北斗生态环境监测站技术参数

1. 风速：测量原理超声波，0～60m/s（±0.1m/s+0.01V）分辨率0.01m/s；

2. 风向：测量原理超声波，0～360°（±2°）；分辨率：1°；

3. 空气温度：测量原理二极管结电压法，-40-80℃（±0.3℃（25℃）），分辨率0.01℃；

4. 空气湿度：测量原理电容式，0-100%RH（±3%RH（20%~80%））,分辨率：0.01%RH；

5. 大气压力：测量原理压阻式，300-1100Hpa（±0.25%），分辨率0.1hpa；

6. 光学雨量：测量原理光电式，0-4mm/min（≤±4%）,分辨率0.01mm；

7. 总辐射：测量原理光电效应，0~1242W/㎡（＜±3%），分辨率1W/㎡

8. 负氧离子：测量原理：圆筒式电极吸入式；0～10万个/cm³,分辨率1个/cm³；测量误差：  读数±10%；离子迁移率≤±20%；测量分辨率：1个/cm³；

9. 北斗数传终端：电源：稳压电源DC12，电流3A功率：发送功率36W，待机功率1w

10. 标配北斗卡：传输容量260字节，报文服务1年

11. RDSS指标：通讯成功率95%

12. 发射频率Lf0、Lf1、Lf2。

13. 信息传输方式：汉字、代码、混编

14. 安装角度：天线正垂直朝上，天线正上方无遮挡，避免安装在强磁信号干扰的地方，比如高压电塔，大功率基站等

15. 对外数据接口：RS485、RS232

16. 可靠性：工作温度-20℃～+70℃，贮存温度-40℃～+85℃，防护能力IP67

采集器供电接口：GX-12-4P,输入电压稳压DC12V，带RS485输出json数据格式;

17. 传感器modbus-RTU协议、GX-12-4P插头485接口，输出供电电压12V/1-3A,设备配置接口：GX-12-4P插头，输入电压12V

18.太阳能供电100W太阳能板100AH胶体电池、充电控制器： 150W

19. 数据上传间隔：2分钟-1000分钟可调

20. 安卓7寸触屏，屏幕分辨率：1024*600RGBLCD(选配)

21. 生产企业具有ISO质量管理体系、环境管理体系和职业健康管理体系认证

22. 生产企业具有计算机软件注册证书

23. 生产企业为3A级信用企业
