一、水位流速流量监测设备产品概述

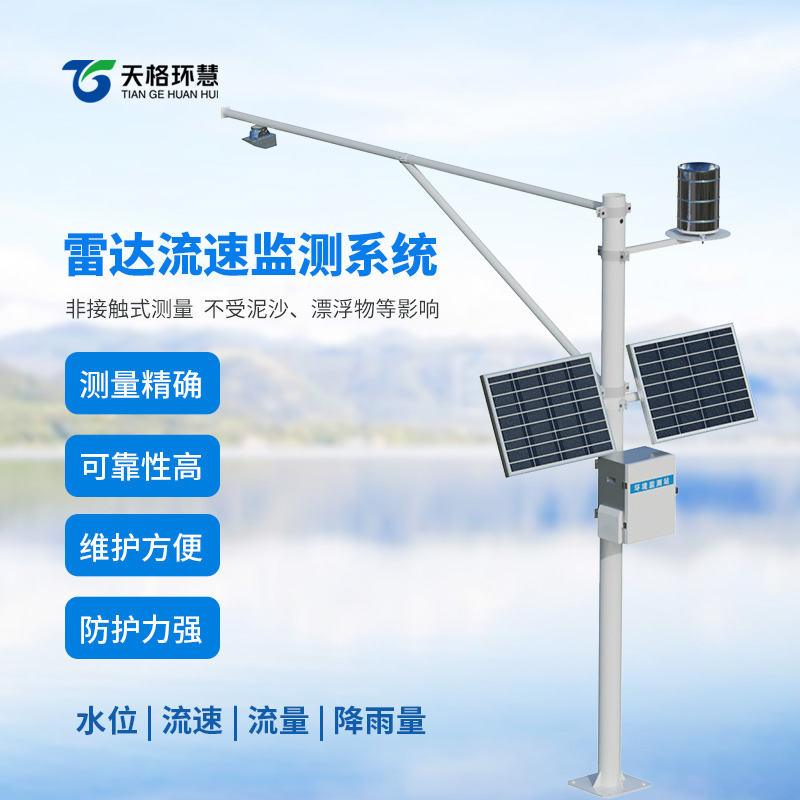

水位流速流量监测设备又称雷达流速监测系统，河道流速监测系统，水位流速流量监测设备是一款安装在河流使用的水文设备，能在线监测河流水位的流速流量情况，并能将监测数据远程上传监管平台，实现管理人员远程即可了解河流水域情况，更好的保护河道水文环境

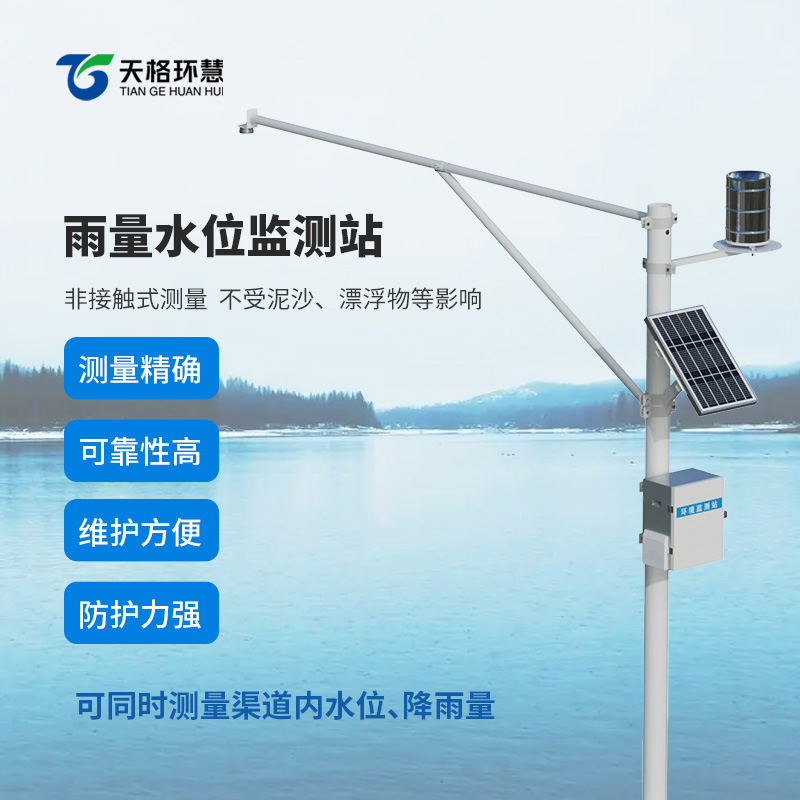

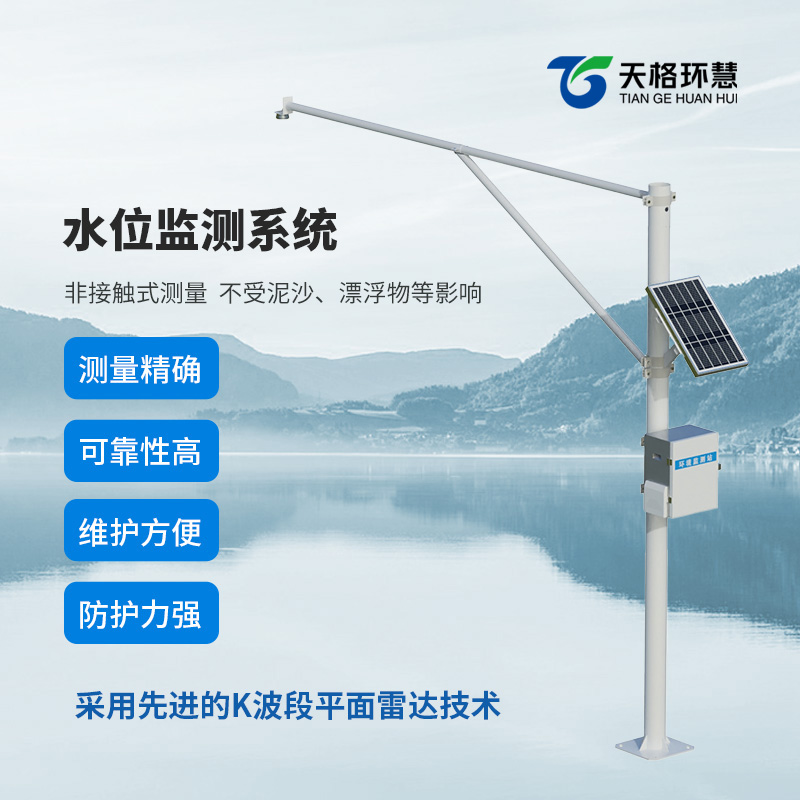

TG-SW3是一款基于微波技术的全自动水文在线监测系统，可同时测量渠道内水位、流量和降雨量。它采用先进的K波段平面雷达技术，通过非接触的方式测量水体的水位可用于河道、灌渠、地下排水管网、防汛预警等场合进行非接触式流量测量；该产品具有功耗低、体积小巧、可靠性高、维护方便的特点；测量过程不受温度、泥沙、河流污染物、水面漂浮物等因素的影响。

二、水位流速流量监测设备应用领域

1、江河、湖泊、潮汐、水库闸口、地下水管网、灌渠灌道等水位、和雨量测量。

2、辅助水处理作业，如城市供水、排污监测等。

三、水位流速流量监测设备产品特点

1、适用于多种测量条件，不受腐蚀、泡沫影响，可以输出水位的测量数据。

2、水位采用平面阵列雷达天线，自带测量角度功能，设备体积小巧，安装方便。

3、方便的配置软件，可以根据实际需要对参数进行方便的配置，以适应不同的使用条件。

4、不受大气中水蒸汽、温度和压力变化的影响

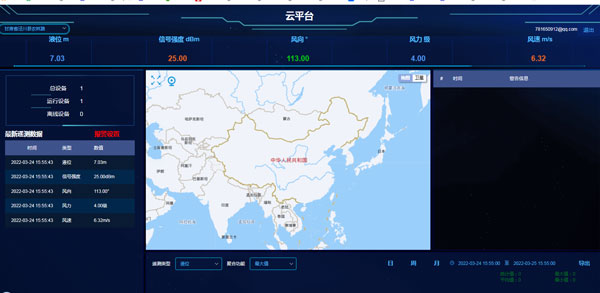

四、监测平台

1、CS架构软件平台，支持手机、PC浏览器直接观测、无需额外安装软件。

2、支持多帐号、多设备登录

3、支持实时数据展示与历史数据展示仪表板

4、云服务器、云数据存储，稳定可靠，易于扩展，负载均衡。

5、支持短信报警及阈值设置

6、支持地图显示、查看设备信息。

7、支持数据曲线分析

8、支持数据导出表格形式

9、支持数据转发，HJ-212协议，TCP转发，http协议等。

10、支持数据后处理功能

11、支持外置运行javascript脚本

五、概要指标

供电电压：100mA（工作），＜1mA(休眠)；

工作电压：12V供电

运行温度：-35℃~60℃；

存储温度：-40℃~60℃；

野外防护等级：IP68

信号输出：RS485/MODBUS协议；

六、技术参数

水位测量

测距范围：0.4-40米

测距精度：±1cm

测距分辨率：1mm

间隔时间：1-5000min

流速测量

测距范围：0.15～15m/s

测速精度：±2%

速度分辨率：0.01m/s

雨量监测

测量范围：雨强0～4mm/min

测量精度：±0.2mm

分辨率：0.2mm

承雨口径：φ200mm

供电方式：太阳能电池板+蓄电池组合供电

支架高度：4米

工作环境：-20℃～80℃（不结冰状态）

七、安装注意事项

1、安装环境

测验渠段内无巨大块石阻水，无巨大漩涡、乱流等现象

测验渠段宜顺直、稳定、水流集中

测验渠段需硬化处理，测量断面宜规整

测验渠段应保持顺畅，防止漂浮物堆积

2、安装高度

建议安装高度3-4米

附件：水文监测站施工手册

一、布点原则：

1.监测点附近1000米内土地使用状况相对稳定；

2.监测点周围水平面应保证270°以上的捕集空间，如果监测点靠近建筑物，监测点周围水平面应有180°以上的自由空间；

3.监测点周围环境状况相对稳定，所在地址条件需长期稳定和足够坚实，安全和防火措施有保障；

4.监测点附近无强大的电磁干扰，无强烈震荡源，周围尽量有稳定避雷设备；

5.应考虑监测点位置有通畅、便利的出入通道及条件，便于维护；

6.监测点传感器高度应在离地面2-5米范围内；

7.监测点周围50米范围内无明显固定污染源；

8.气象站安装在非配套定制监控杆上，要考虑基础杆的承重能力；

9.监测点位应尽量选择光照充足的地方（白天光照时间尽量保持在6H以上）或监测点位周边有稳定可靠的AC220V电力供应。

二、点位确认

布点选择完成后，将点位在监测区域平面图上标记出。将带有监测点方位标记的平面图交于甲方确认签字。

三、施工

1.监控杆地笼预埋

1)根据现场实际地质条件，监控杆基础预埋坑采用人工配合挖掘机施工。预埋坑尺寸100cm（长）*100cm（宽）*100cm（深）。若出现超挖，不得使用弃土就地回填，应采用碎石或砂回填到设计值。预埋坑边应对准正南正北方向；

2)预埋件丝扣朝上垂直地面立于坑内，向坑内填充混凝土（水泥：沙子=1:3）至稍高于地平面；

3)根据季节和当地气候环境，晾晒3天左右时间至水泥基础完全凝固后完成预埋。

2.设备安装及监控杆起立

1)用配套螺栓将设备固定在设备支架上，注意平弹垫的安装；

2)用配套螺栓将设备支架固定在监控杆约3米处；

3)用配套螺栓将太阳能板安装在太阳能板支架上；

4)用配套紧定将雷达水位传感器安装在法兰上，并将法兰固定在支架处。

四、施工的质量控制要求和安全注意事项

1.监控杆施工的全过程应顺序作业，杆外观顺直、流线、平滑、垂直；

2.太阳能板倾斜45°朝正南方；

3.监控杆的防锈层不得破坏；

4.电缆线接头牢固可靠、防水绝缘、不易暴露；

5.吊装时注意交通行人、行车的安全；

6.监控杆在吊装时，一定要系遛绳，控制起重物的姿态稳定；

7.吊装时要设置警示标志。

五、施工质量保证措施

1.所需的主要材料应符合设计文件和现行标准要求，并须有出厂合格证，必要时应作试验。

2.施工严格按规范中要求进行质量控制。并实行工序检验，当上道工序合格后，下道工序方可施工。

3.强化质量意识，严格按设计、现行施工规范、规则，以及业主的特殊要求、现场指示组织施工，把创优工作贯彻到施工生产全过程，确保工程质量。

4.加强工序质量控制，严格按质量保证体系组织生产，制定各工序、各环节的操作标准、工艺标准、检查标准，对工序标准执行情况作好记录，使各工序衔接有序并实现可追溯性。

5.强化工程管理，落实技术责任制，制定有针对性的专项施工方案，认真做好技术交底。

6.在施工中保证每个分项工程以优质为标准，全部质量合格，并树立样板项目，以样板工程带动全部工程实施。

六、工期保证措施

1.加强技术指导，严格管理，进行有效的组织和协调。

2.强化管理、健全内部经济责任制，发挥经济杠杆的作用，充分调动施工队的积极性、自觉性，作为保证工期的组织和思想保证。

3.组织经验丰富和施工能力强的队伍上场；人员、机械设备配置优良，齐全，确保每天完成施工计划。

4.分阶段把握节点目标。为便于检查考核调整，在总体施工计划的控制之下，编制分左右幅施工计划目标，强调节点进度，以有效的控制实现总体计划。

5.加强物资采购供应管理，及时保障物资供应满足工程建设需要。

6.积极协调关系，创造良好的建设施工环境。按照程序进行组织施工，使影响进度各种因素得到有效控制。

七、安全施工管理措施

实施过程中，严格遵守有关安全、健康及环境卫生方面的法规和规范。安全装置、设备与保护器材及采取其他有效措施，以保护现场施工和监理人员的生命、健康及安全；

八、环境保护措施

1.废弃物的处理:不适宜填筑的材料及时分别堆放整齐或运至指定场所；

2.施工废水及时排放到下水道，不得污染自然水源。施工地点要防治噪音污染，施工车辆不得鸣笛；

3.防止开挖出的泥土被雨水冲散或流溢，遇上干燥天气容易产生二次扬尘。挖掘机附近的运输道口需及时清扫。

九、安装实拍图
