一、三层管式土壤墒情监测站产品简介

三层管式土壤墒情监测站又称管式土壤墒情自动监测站，土壤无线墒情监测站，三层管式土壤墒情监测站采用三层设计，能够深入土壤不同深度，实时监测土壤水分、温度及电导率等关键参数，可广泛应用于智慧大棚、智慧果园、智慧灌溉等农业工程领域。

管式土壤监测站是用于监测土壤剖面温度、土壤剖面湿度、土壤剖面电导率的在线监测设备，集土壤温度、水分、电导率可广泛应用于智慧大棚、智慧果园、智慧灌溉等农业工程领域。

二、三层管式土壤墒情监测站产品参数

太阳能板功率：8W

太阳能板标准工作电压：DC5V

内置锂电池容量：5000mAh

传感器启动时间：60S

传感器供电电压：DC12V

传感器供电电流：22mA

传感器功耗：0.26W

通讯方式：485 Modbus RTU协议

测量参数：可同时测量5层（10层以下可定制层数）

测量原理：通过测量土壤介电常数建立数学模型，设计螺旋式测量电极测量土壤体积含水率数据。

三、优势与特点

★单个土壤管式传感器可以同时测量多个深度的土壤参数，监测深度可定制（小于1M）。

★传感器采用低功耗设计，功耗低至0.26W，适用于野外长期无人监测。

★传感器每层都可以独立测量温度、湿度、电导率参数。

★传感器外壳采用进口PC材质，强度高、耐腐蚀、对环境无污染。

★传感器防水等级达到IP67，应对长期室外监测。

★传感器测量一定区域内的平均湿度，弥补了单点测量具有局限性的问题。

★传感器采用自主设计的螺旋式测量电极，改善传感器与土壤之间的接触，尽量避免空气间隙造成的测量误差。

四、使用注意事项

a.传感器使用应严格按照安装使用说明书进行。

b.多个传感器同时工作时，必须间隔3米以上距离。

c.传感器测量原理限制，传感器测量地为中心半径3米范围内不应有电磁线缆和强磁辐射干扰，避免造成传感器测量的巨大误差和损坏。

d.传感器的安装环境应该符合传感器的测量范围，避免超量程等不规范行为。

e.传感器安装应避开强酸强碱、重油污重金属环境进行。

f.传感器为土壤测量传感器，禁止使用本传感器对其他物质进行测量。

g.传感器安装环境不能有强振动。

h.传感器不能有过强外力作用。

i.禁止拆卸，私自拆卸视为不合规行为，后续将不再提供任何服务行为。

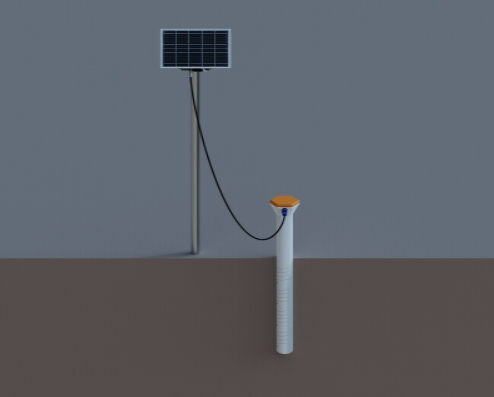

五、结构图

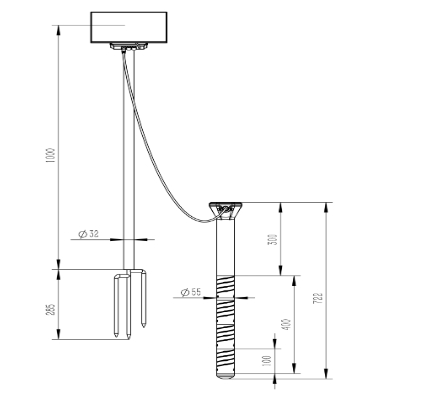

六、尺寸图

七、安装方法

钻孔法：

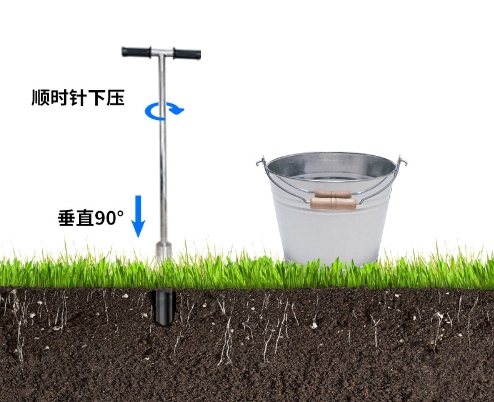

1. 取土钻钻头、手柄、支杆，完成后将取土钻竖直于地面，双手紧握手柄顺时针下压慢速转动。(注意：不要太用力，务必慢速多转几圈，防止钻头跑偏至孔洞打歪)

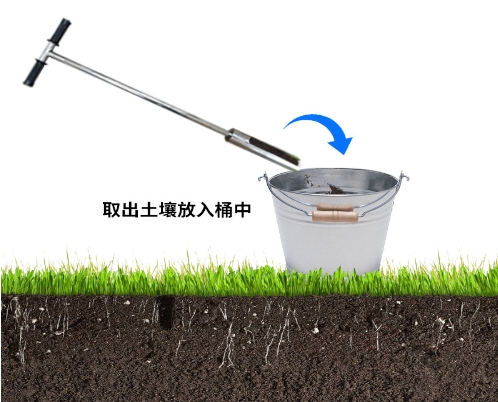

2. 将取土钻从孔洞中取出，放到盆子里，用工具把钻出的土收集到盆子里以用来和泥浆。(注意：第一钻土因为杂质过多，不做收集)

3. 反复持续上述打孔、取土，并在此过程中尝试性地将传感器轻放入孔洞中(请勿将设备用力触底)，以测试孔洞的深度是否合适;若有卡顿，则使用取土钻修正，保证传感器放入、取出都比较顺畅;直到孔深与传感器所标识的安装位置齐平（零刻度线），打孔完成。4. 挑出盆中土壤杂质，石子、根、不容易溶解的土块等。将土壤搓细，以便和泥浆。

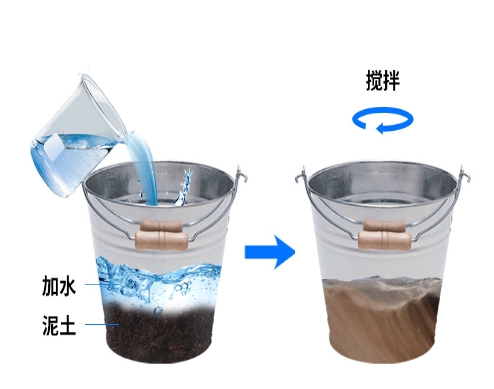

5. 倒入适量水，充分搅拌至粘稠状;壤土泥浆一般不能稠于“芝麻酱”状。

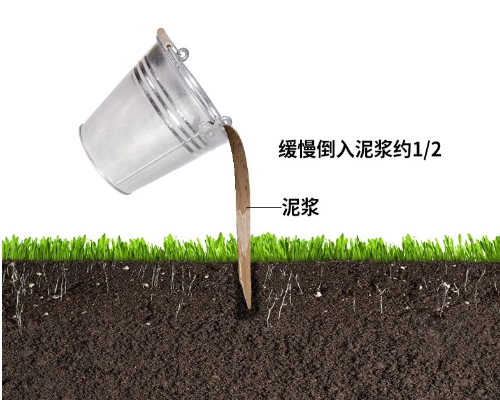

6. 将泥浆慢慢倒入孔洞，大概到孔洞1/2的位置;可根据实际情况酌情增减。

7.将传感器慢慢放入孔洞中，顺时针转动并下压，速度过快可能会导致气泡不能被完全排出。(注意：再转动下压的过程中不可以上拔传感器，防止气体再次吸入孔中)

8.当传感器安装到正确的深度后，设备周围会溢出一些泥浆，灌浆完成;此时传感器安装深度与洞口齐平。(注意：将传感器周围3CM以外多余的泥浆清除，防止结块影响水分下渗)

掩埋法：使用镐子挖一个埋传感器的深坑，和泥浆将传感器掩埋，处理细节参照钻孔法。
