当前位置：首页>>产品中心>>光伏气象站>>便携式EL检测仪
光伏组件检测仪
60s极速应答
24h免费定制方案
多年品质保障
更新时间：2026-01-16

光伏组件检测仪

【产品简介】光伏组件检测仪又称光伏组件测试仪，光伏板测试仪 ，光伏组件检测仪具有体积小、重量轻，方便携带的特点，可以随时随地检测光伏太阳能电池板的内部缺陷检测以及光伏板的性能质量，是光伏行业不可缺少的设备
产品型号
TG-EL2
产品价格
电议
产品品牌
天格环慧
7*24小时免费咨询热线 13276362033

产品详情

光伏组件检测仪产品简介：

光伏组件检测仪又称光伏组件测试仪，光伏板测试仪 ，光伏组件检测仪具有体积小、重量轻，方便携带的特点，可以随时随地检测光伏太阳能电池板的内部缺陷检测以及光伏板的性能质量，是光伏行业不可缺少的设备

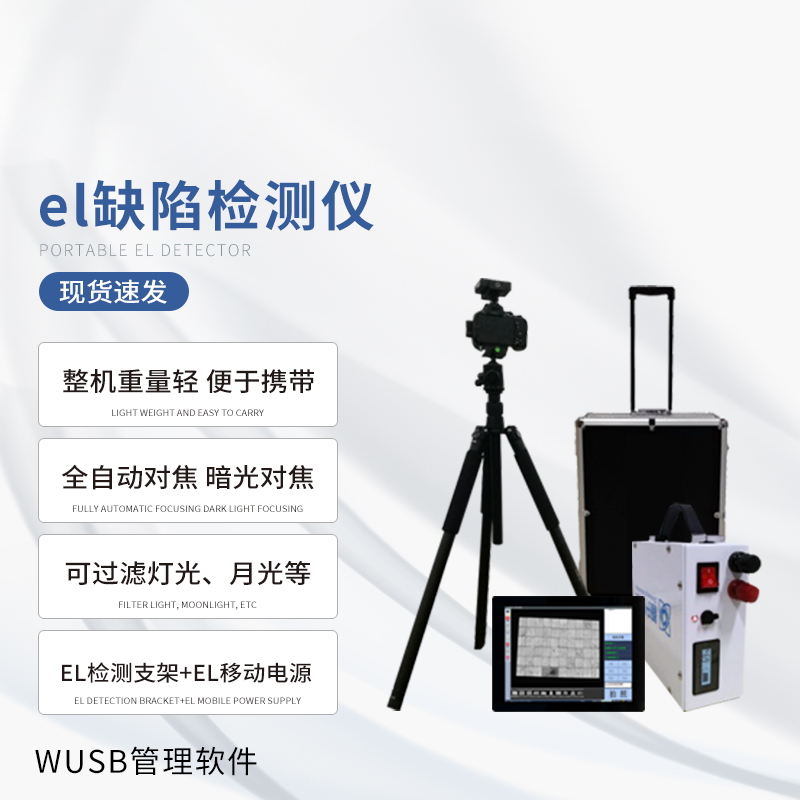

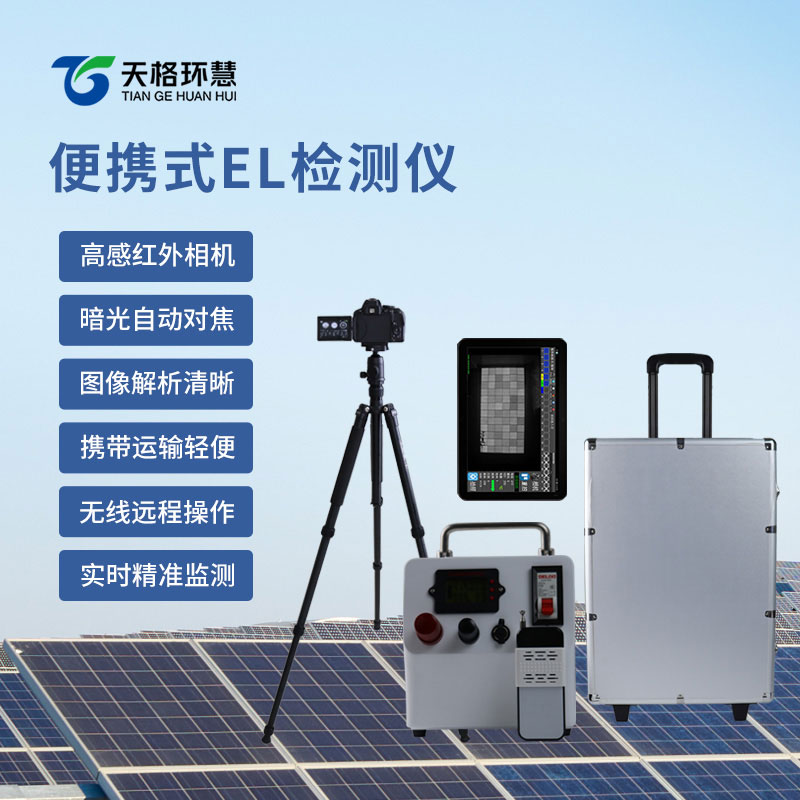

便携式EL检测仪应用于光伏太阳能电池板的内部缺陷检测，可更好的帮助用户完成产品质量检测把控生产与安装风险，

便携式EL检测仪搭载2400万级红外相机可有效帮助用户发现光伏板内部直流质量问题，设备配套储能电源与Wi-Fi无线控制模块，现场的检测使用更为便捷快速。


光伏组件检测仪应用场景：

适用于光伏电站组件到货检与安装后支架上组件测试，以及仓库/实验室/工厂的组件质量检测。

可识别缺陷类型：

隐裂

破片

碎片

断栅

黑心

虚焊

工艺污染

低效率片

黑边

烧结

过刻

穿孔


光伏组件检测仪产品特点优势：

1、2400万级高清红外相机、EL画质更清晰

2、全时自动对焦模块成像精度更高

3、无线控制设备检测，快速成像

4、程控恒流电源现场检测实现24小时不间断测试

5、平板电脑无线检测图传查看无需相机查看检测图像

6、储能电源现场检测无需任何准备即可测试

7、2米碳纤维三脚架支架上组件多角度测试更便捷

8、整机无线远程操作测试，一人即可完成整个项目

9、三防拉杆箱携带运输轻便安全

应用领域：

场景

工厂组件、仓库组件、电站现场组件测试、

测试

白天：户外防红外暗室测试；室内无太阳光环境测试

夜晚：直接三脚架测试，灯光月光无影响

对象

晶硅组件、薄膜组件（可定制）

数量

单块组件成像检测


规格参数：

模块

配置

规格

相机模块

像素

2416万像素

分辨率

6000x4000

芯片

23.5x15.6mm、CMOS传感器

红外芯片

Lailx9s锗芯片99.8%红外折射率

精度

1.0mm/pixel

检测速度

1～30s可调

弱电流测试

可在5A弱电流呈现清晰隐裂成像

光屏蔽

灯光、月光、星光、室内轻微太阳光、100辐照度以下太阳光对测试无影响

检测面积

4000mm*2000mm

镜头

18mm广角红外镜头

对焦模式

全时自动对焦

电池

980mah

内存卡

32GB

数据线

10cm

电源模块

容量

10AH

电芯

高性能离锂电池

输出电流

8A

电流精度

0.1A

输出电压

70V

电压精度

0.1V

负载功率

100W～600W；上限不高于700W

检测数量

300～500块光伏板

控制面板

LED数显程控面板

功能设置

无线遥控上电断电

节电模式

上电10s后自动断电

稳态模块

恒定电源输出电流电压不受电量大小变化

电路保护

短路保护、断路保护、电流倒灌保护、过热保护、静电保护、电流电压自适应匹配光伏板

上电线

10cm交流三孔输入线

直流线

5m直流输出线、MC4端口对接组件

电脑

平板电脑

华为平板32G

Wi-Fi

2.4G

内置2.4GWi-Fi无线控制模块

软件

检测APP

无线控制相机检测拍照，图传成像，动态视频取景定位，历史图片查看，图像下载等

PC

电脑软件

检测自动检测，缺陷分类识别保存，文件夹日期管路，统计，增益，截图，相机参数调节，专业管理台式机软件

支架系统

检测支架

2米碳纤维支架

检测云台

支架一体式安装，360度旋转

定位模块

检测定位

十字激光定位仪，快速定位支架上后组件位置，可提高数倍检测效率

使用环境

沙漠，高原，屋顶，丘陵，山坡，厂房，屋顶，雪地，大棚，农光互补，鱼光互补，风光互补，等各种环境

质保售后

2年质保、24H响应、72H故障解决方案、备品备件协调


配置清单：

序号

名称

规格

数量

单位

1

EL相机

2400万红外相机，全自动对焦

1

台

2

EL红外镜头

18mm广角红外镜头；精度0.8mm

1

台

3

平板电脑

华为荣耀32G

1

台

4

Wi-Fi传输模块

内置2.4G Wi-Fi模块

1

套

5

数据线/充电器

标准

1

套

6

相机电池

标准

2

套

7

检测支架

2m碳纤维三脚架

1

套

9

检测云台

720云台

1

台

10

EL-DC移动电源

10AH储能，70V，700W，恒流恒压输出，遥控器无线控制，续航300～500块组件，10S自动断电

1

台

11

上电线

5米

1

根

12

检测定位仪

十字镭射激光定位，快速定位检测组件位置

1

套

13

设备拉杆箱

专用三防仪器拉杆箱；

1

套

14

EL-APP检测软件

无线操作相机检测，即时取景，图传查看，图片下载，历史图片查看

1

套

15

windows软件

检测自动检测，缺陷分类识别保存，文件夹日期管路，统计，增益，截图，相机参数调节，专业管理台式机软件

1

套

*

适用场景

光伏电站安装前测试；支架上组件测试



*

其他

标准应用设备，市场主流产品。
